微门禁对接各类电控锁指南

一、安装条件

1.锁为磁力锁、电控锁、磁吸锁、电插锁、小电锁、柜门锁等。
2.微门禁微信开门模块供电方式：12V供电，和门禁锁共用一个12V5A的专用门禁电源。
3.微门禁微信开门模块引出两组线，一组12V电源线（红正、黑负），另一组白色（或白色和蓝色）开关线。（原理：手机点击开门时两条开关线导通1秒，接到出门开关接线柱上，相当于代替人工去按一下出门开关）
4.微门禁微信开门模块根据联网方式和功能的不同，有以下几个版本：WiFi版、网线版、插卡版（物联卡）、插卡版+刷卡版本，基础功能使用都一样，简单说，安装位置有稳定可用WiFi覆盖的使用WiFi版，拉网线方便的可使用网线版本，都不具备前面两种条件的，选择使用插卡版（里面插有物联卡联网）。

二、安装接线示意图

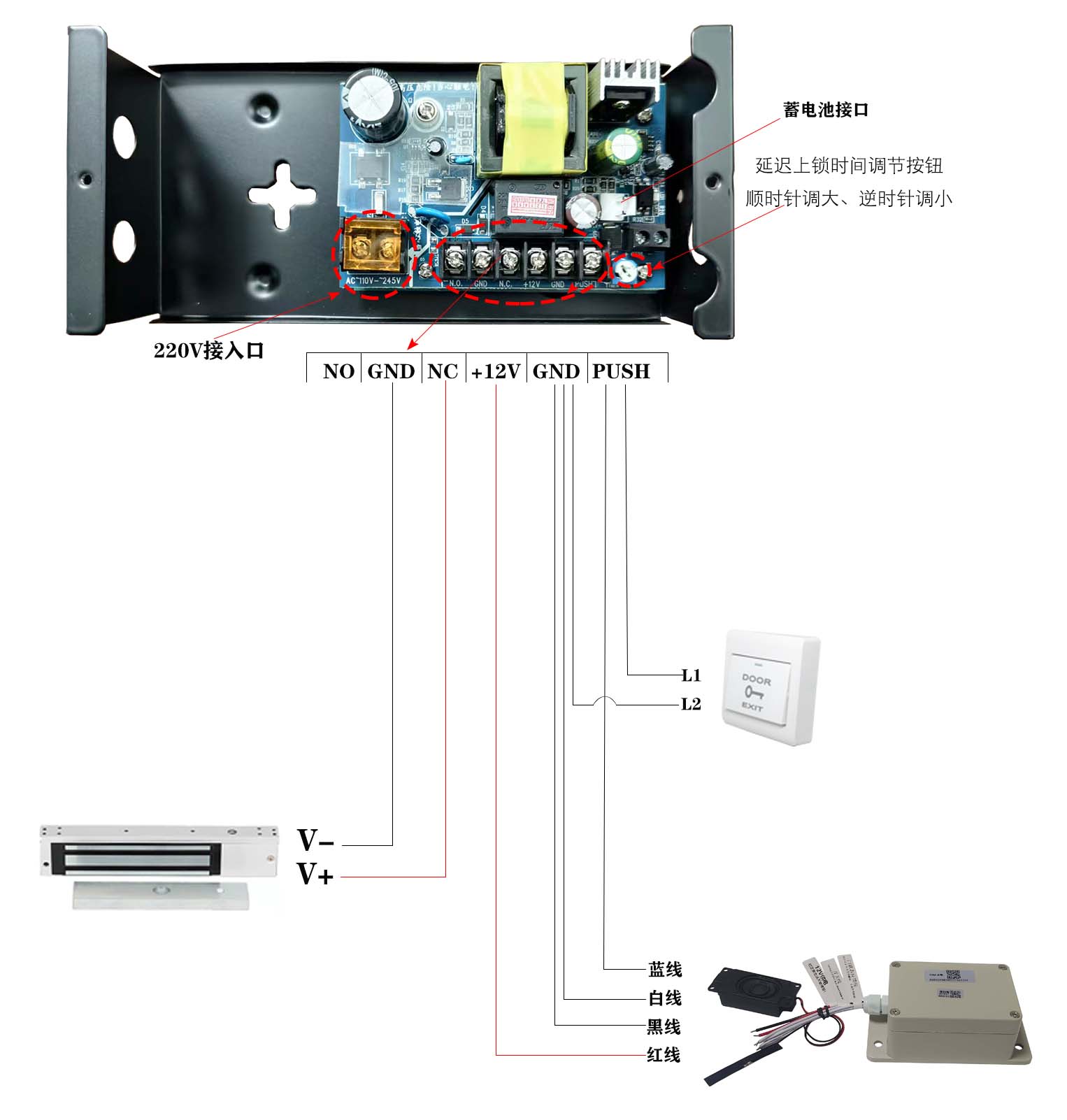

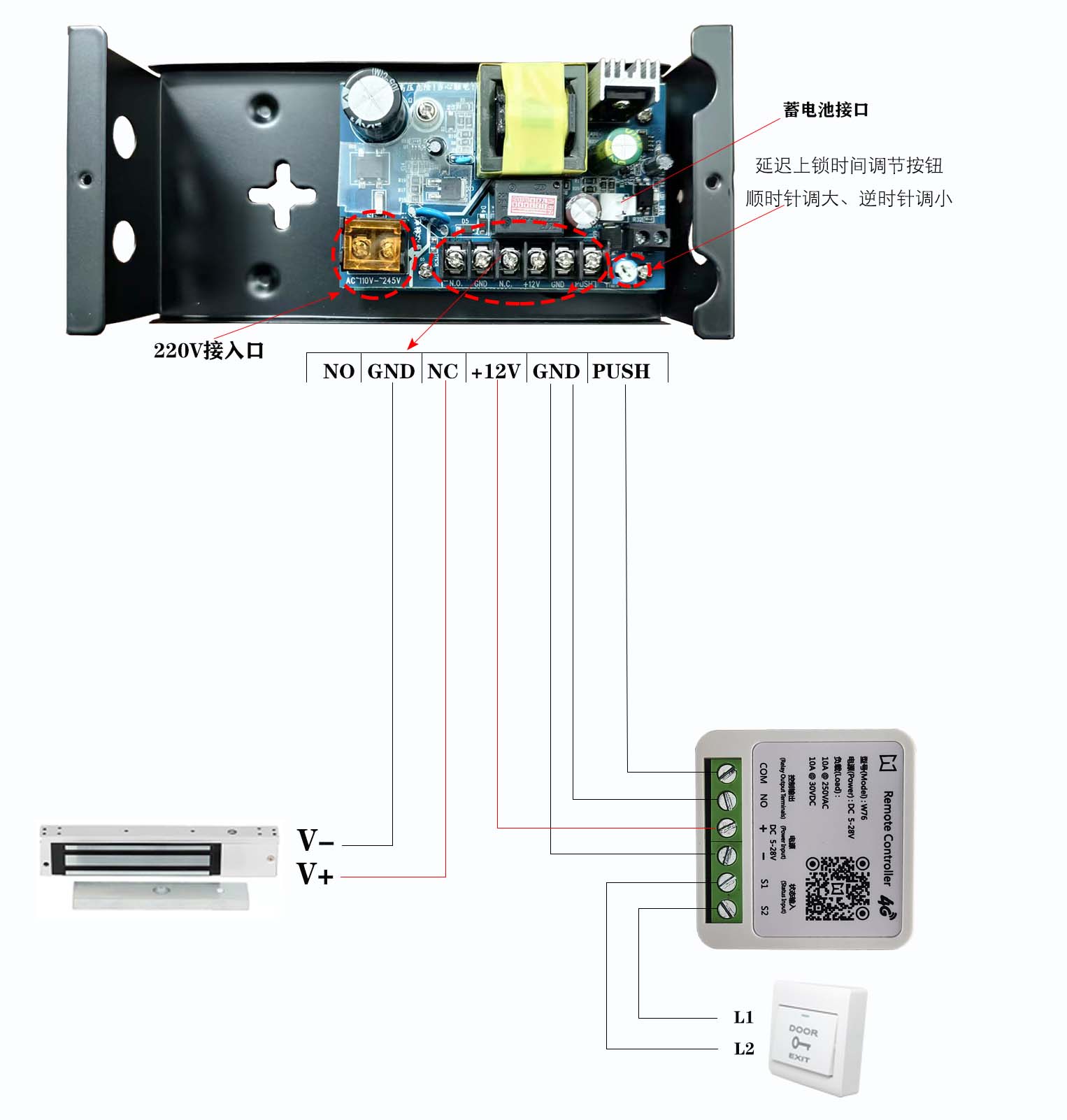

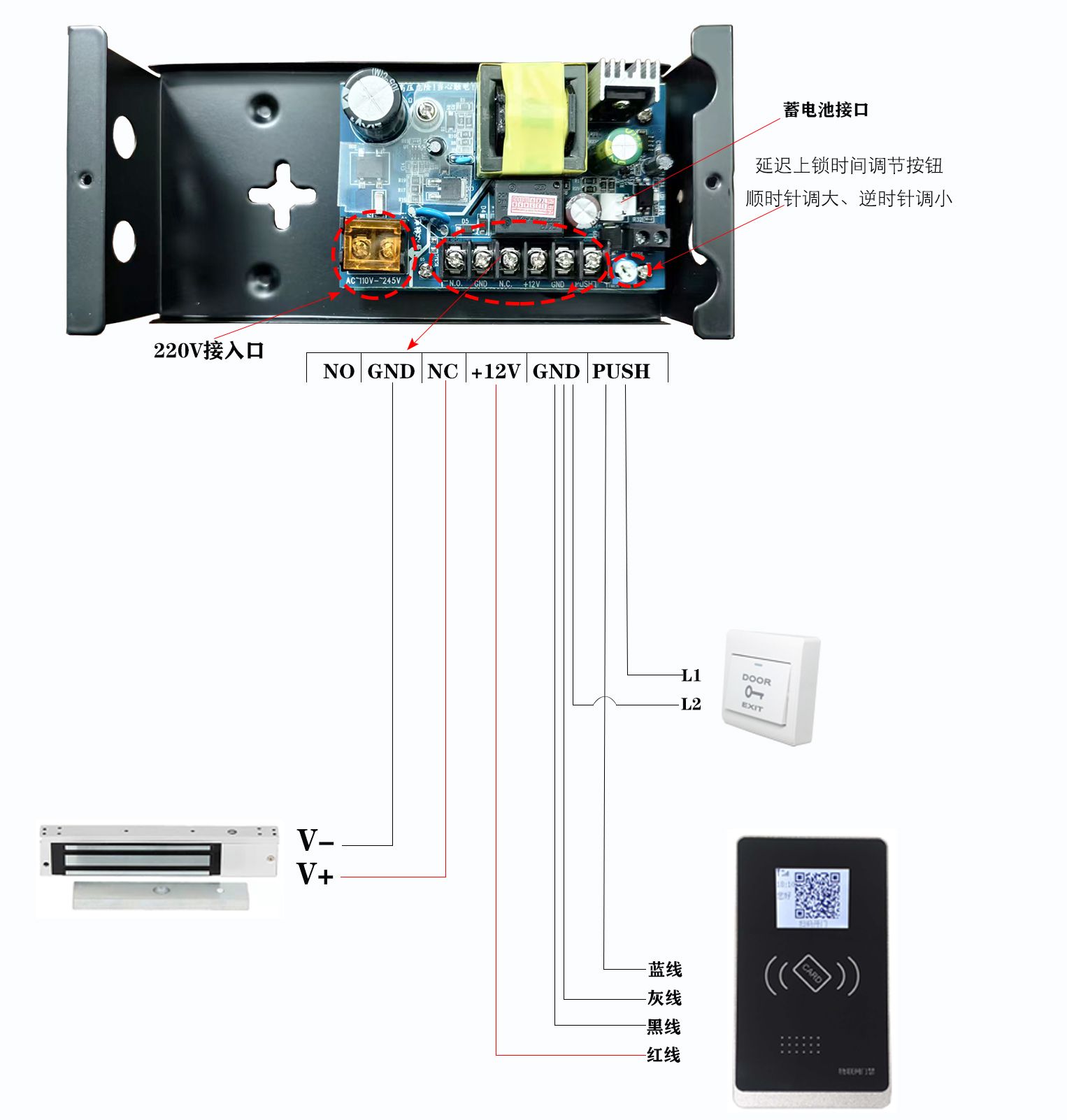

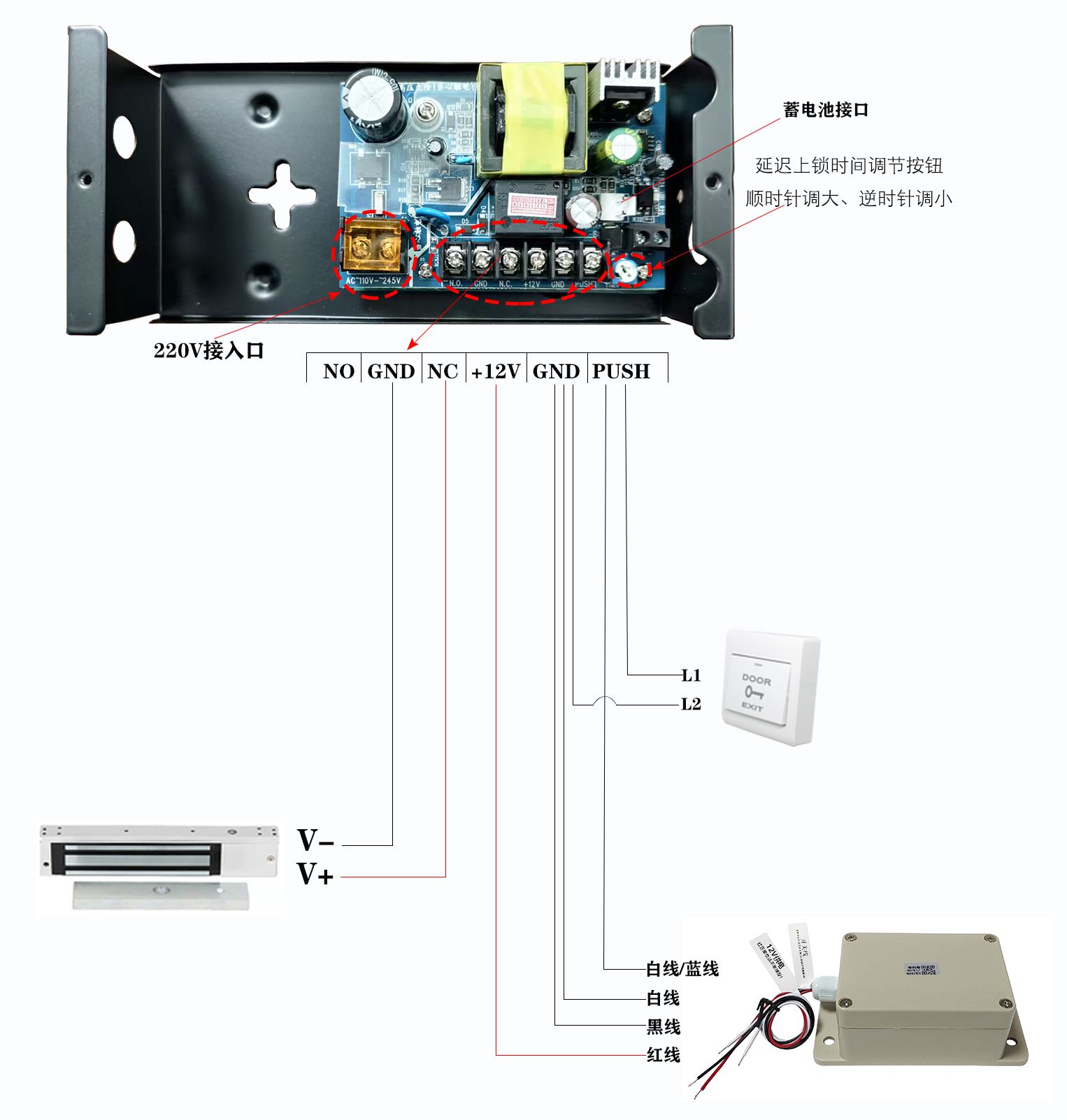

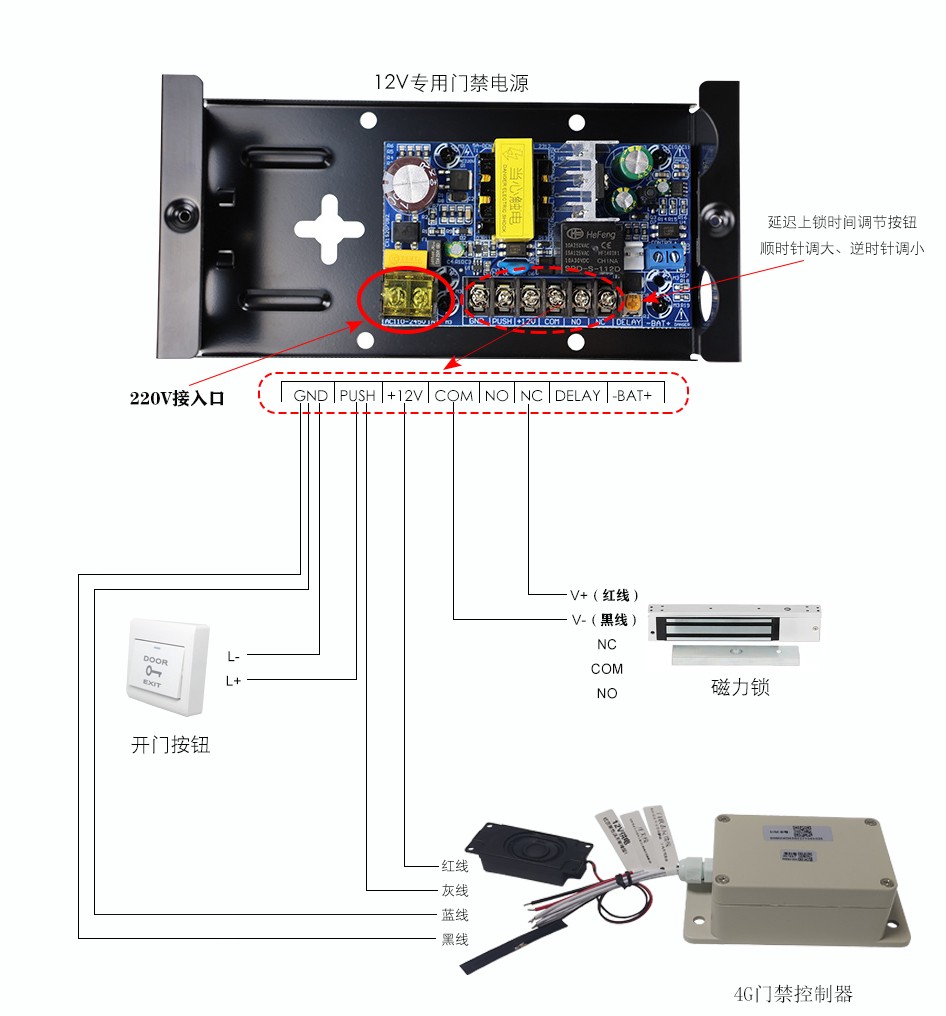

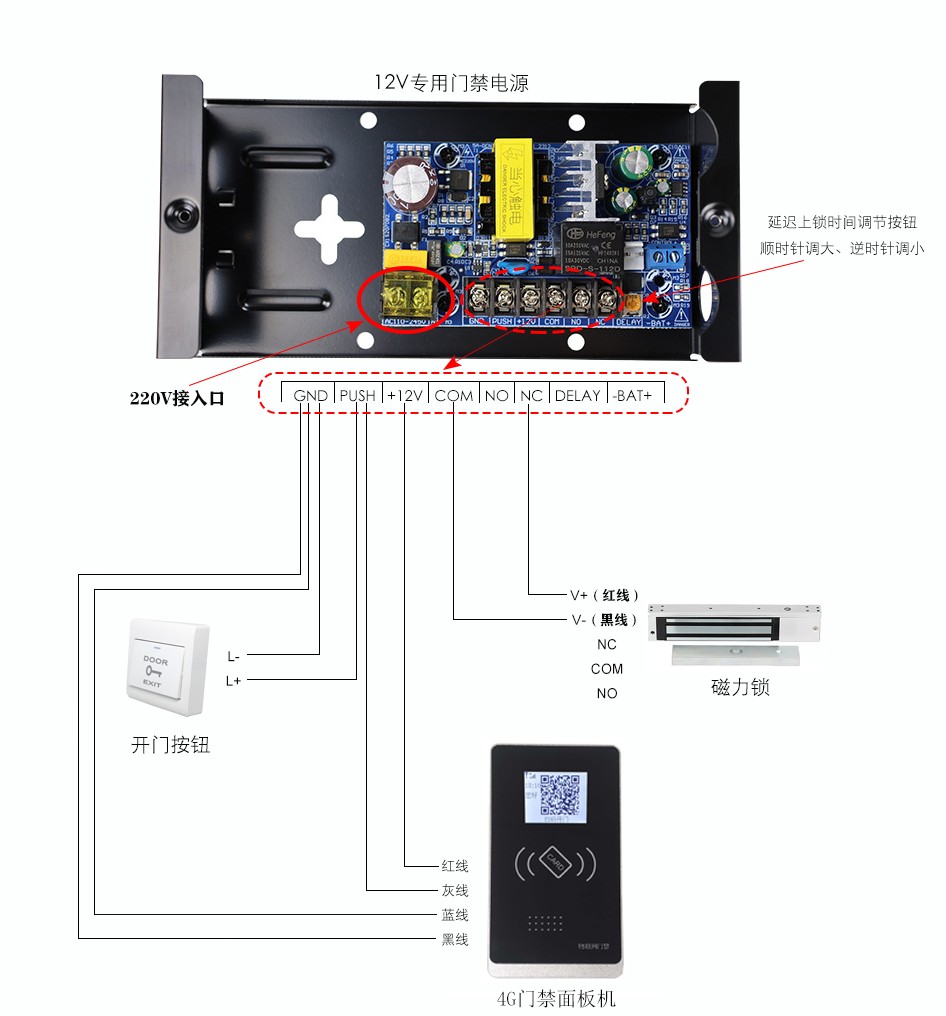

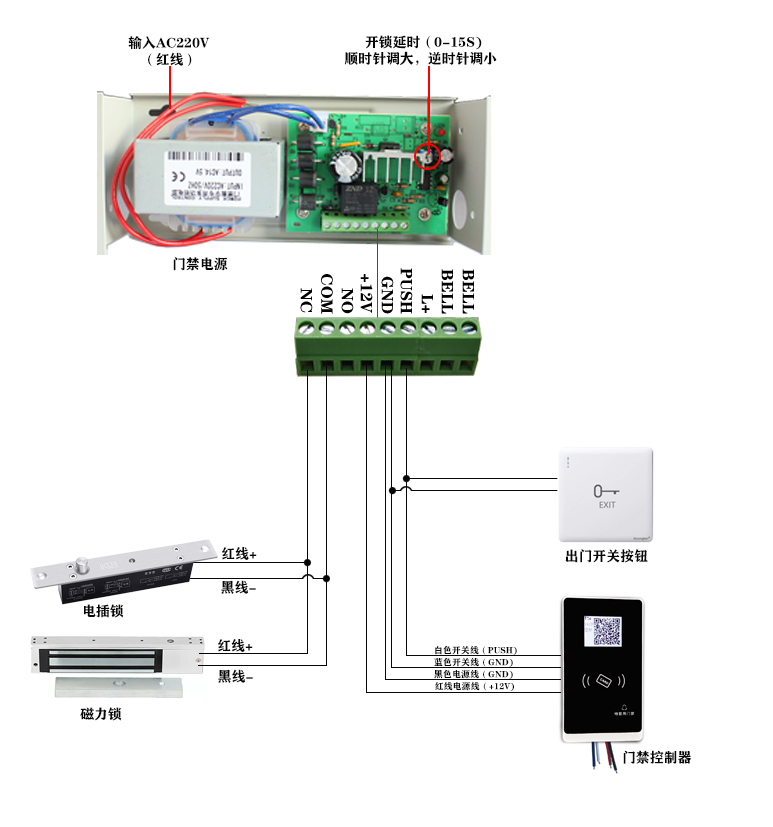

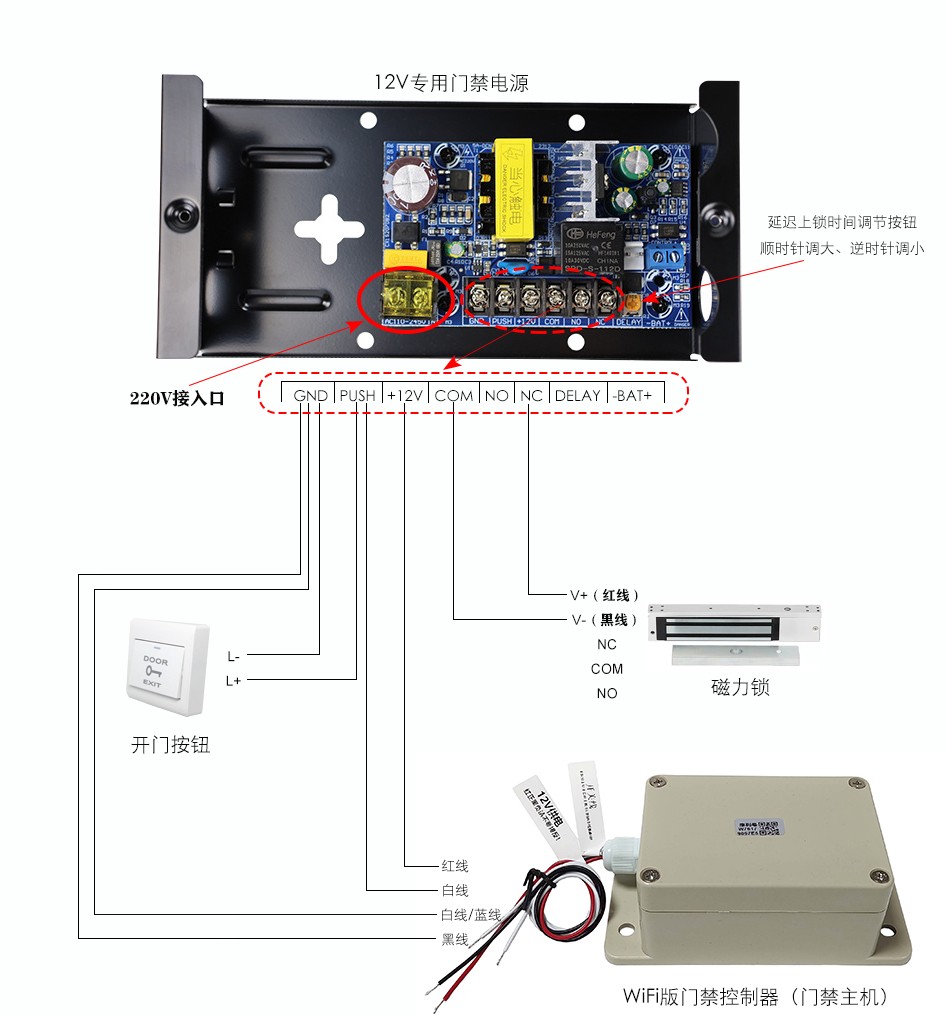

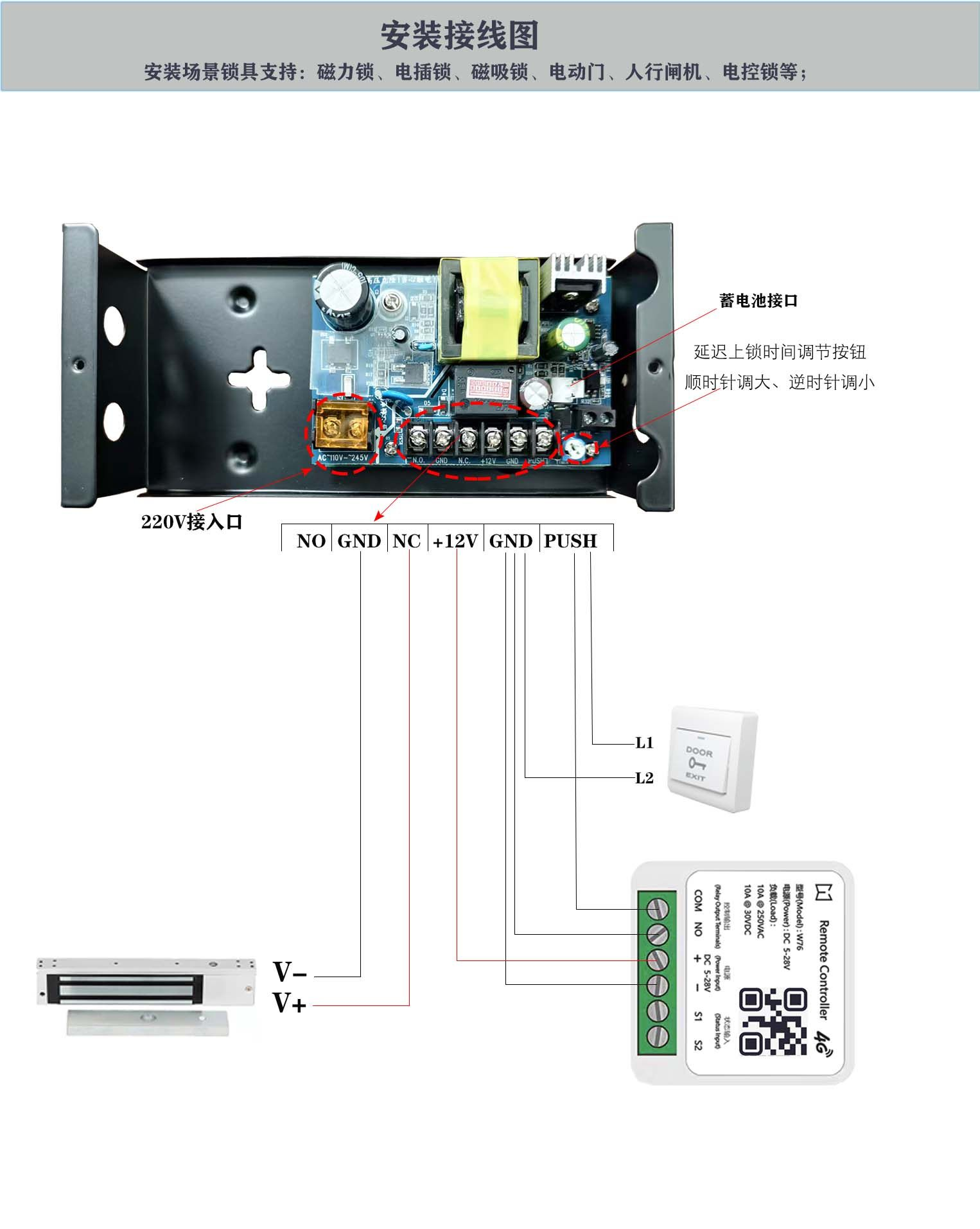

1.带专用门禁电源的接线方式（磁力锁、电插锁）

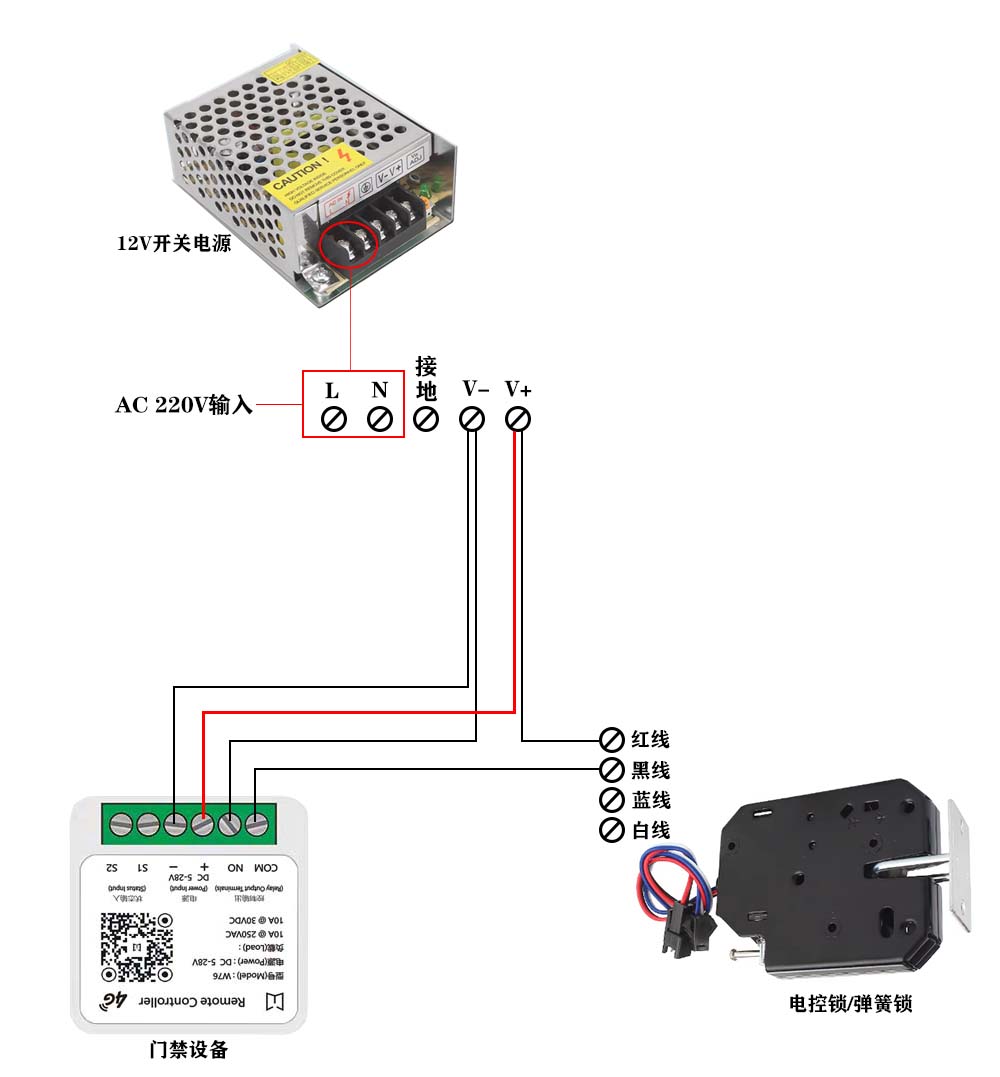

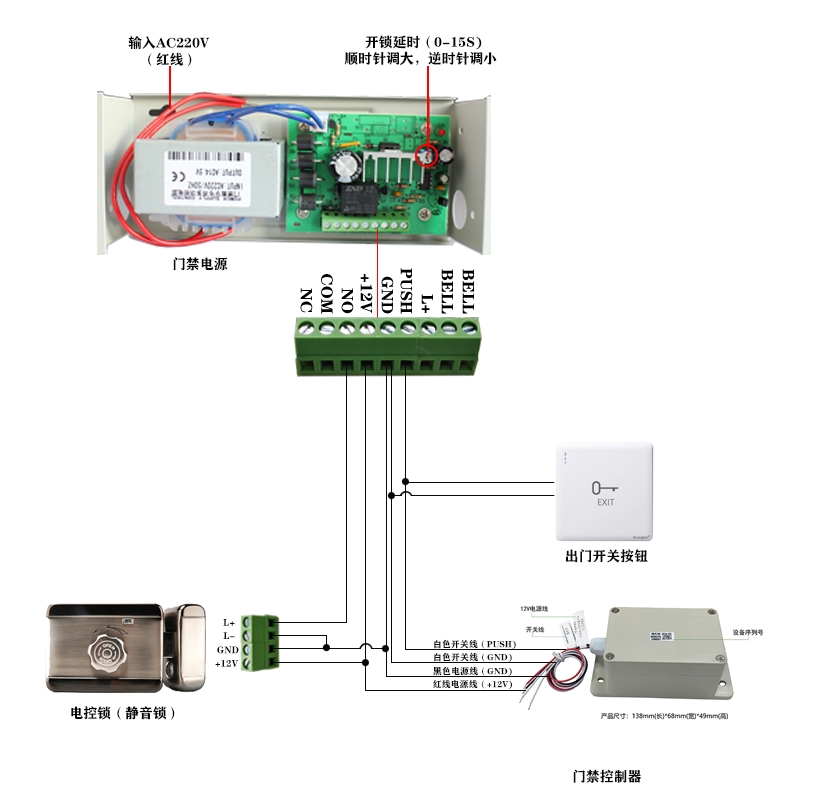

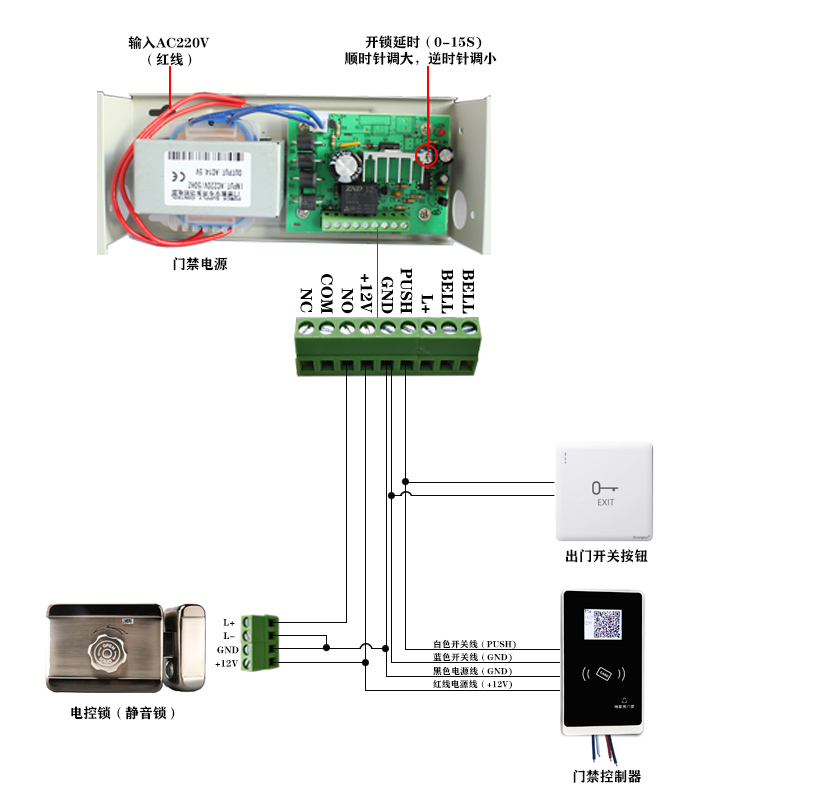

2.常用电控锁接线示意图

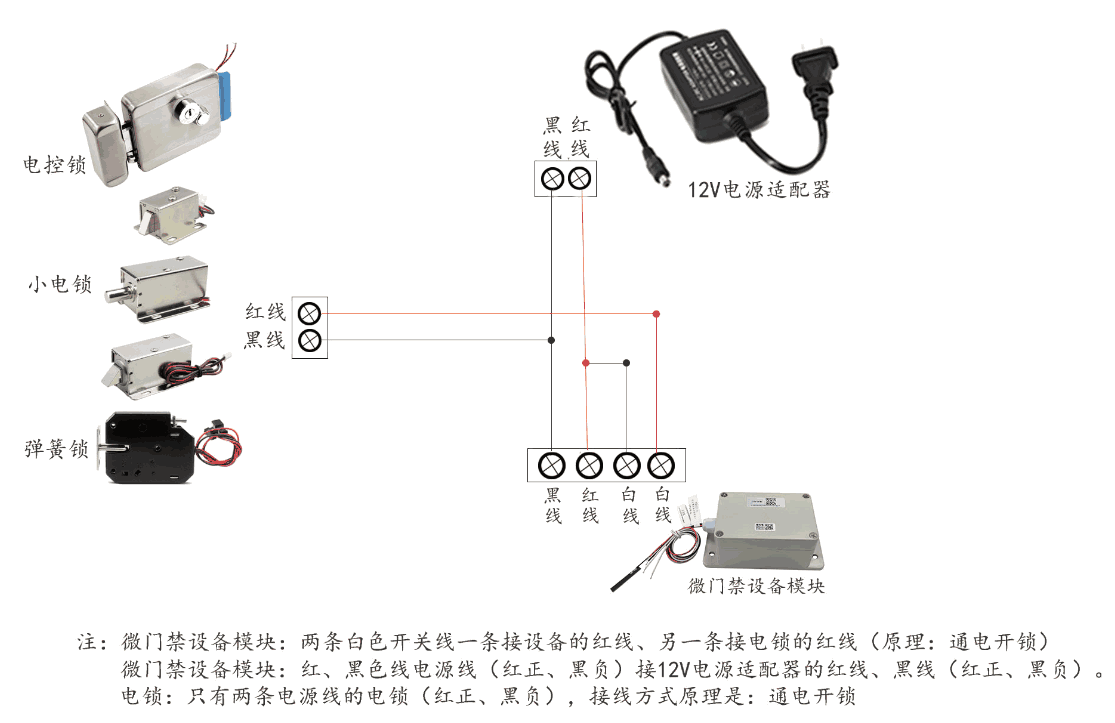

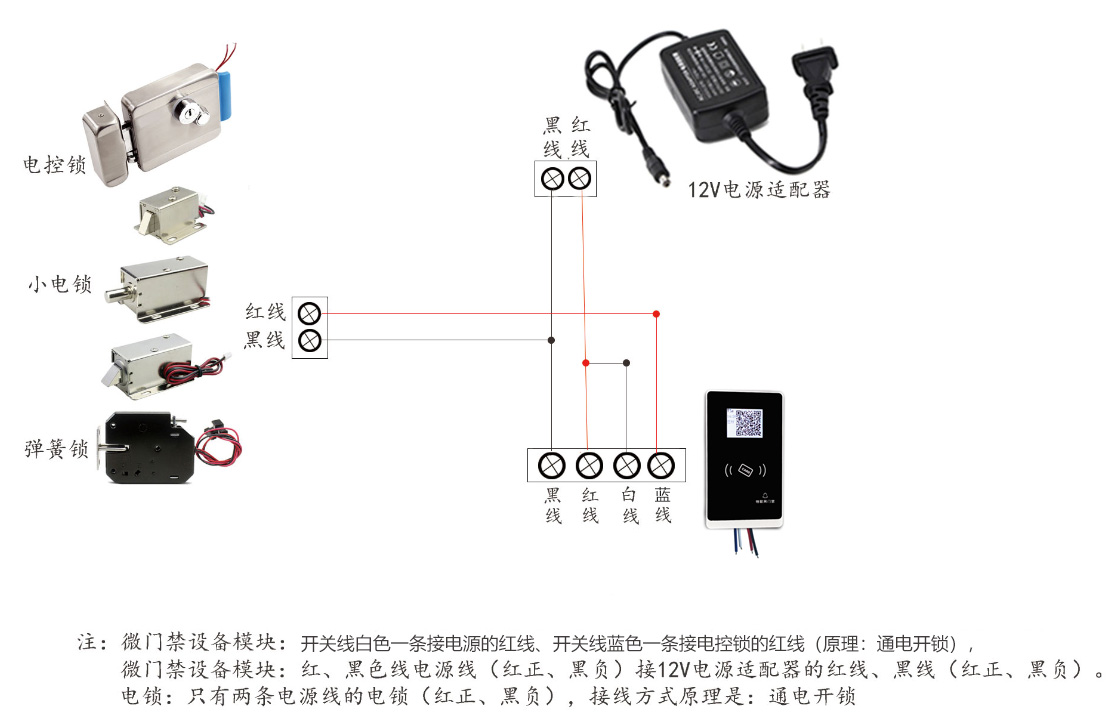

3.通电开锁的小电锁、柜门锁接线示意图

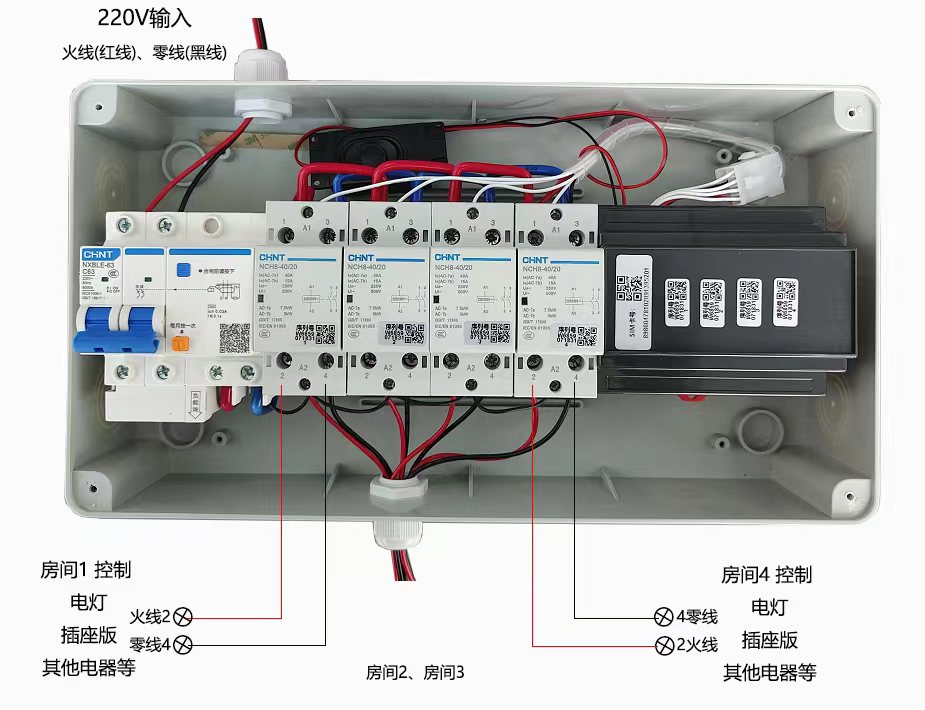

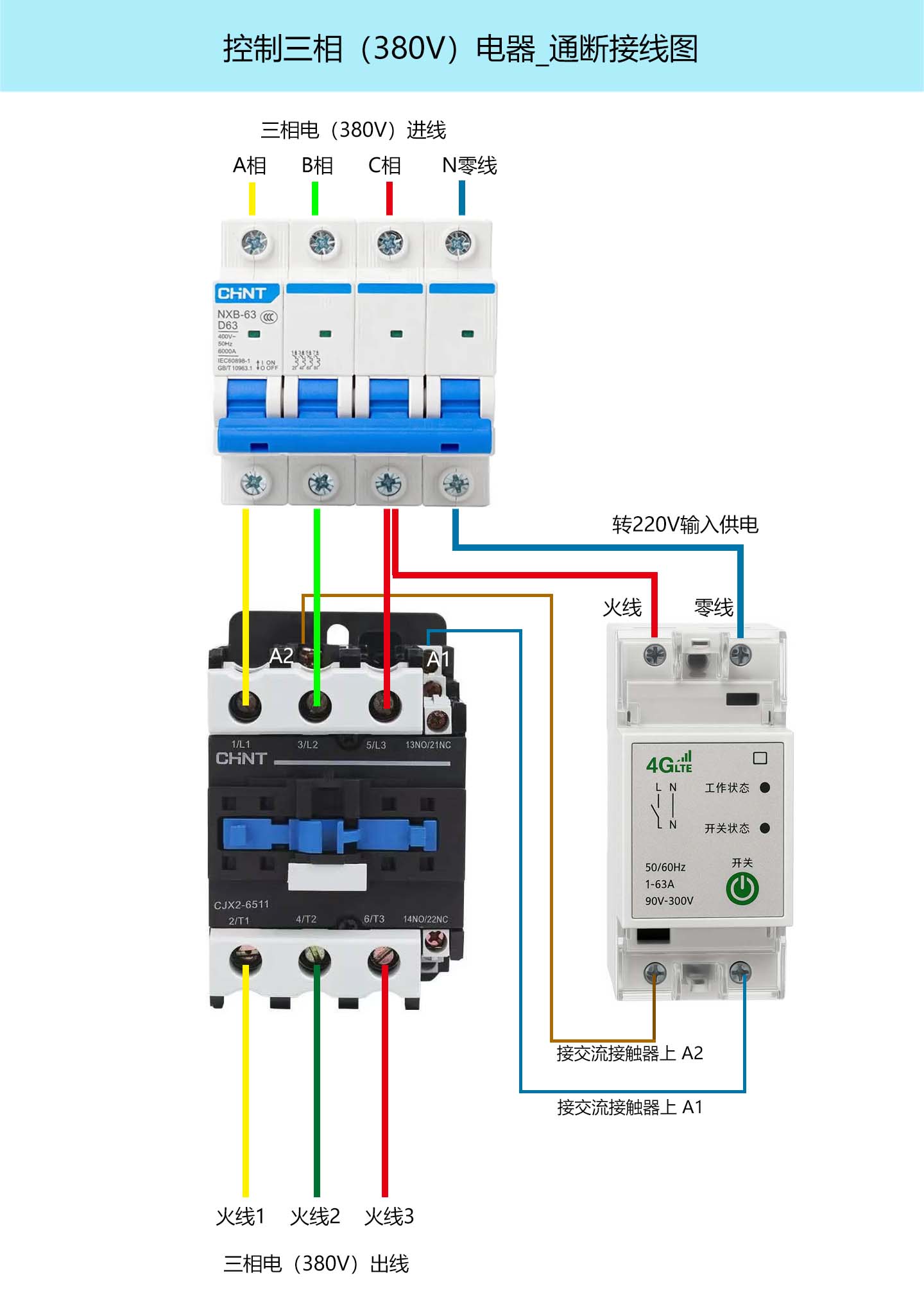

4.智能空开接线示意图

5.对于其它不常见的锁对接，请联系我们工程师。

联系方式：0851-82218221
